10kV高压环网柜在输配电系统中的应用

一、高压环网柜构成的配电环网结构:

1、配电线路为了 满足供电可靠性和电能质量,采用多布点小容量、多分段的环网结构开环运行方式,这也是本地区配电变压器分布的特点,变压器单台容量小,台数多。

2、手拉手开环运行的环网结构图:

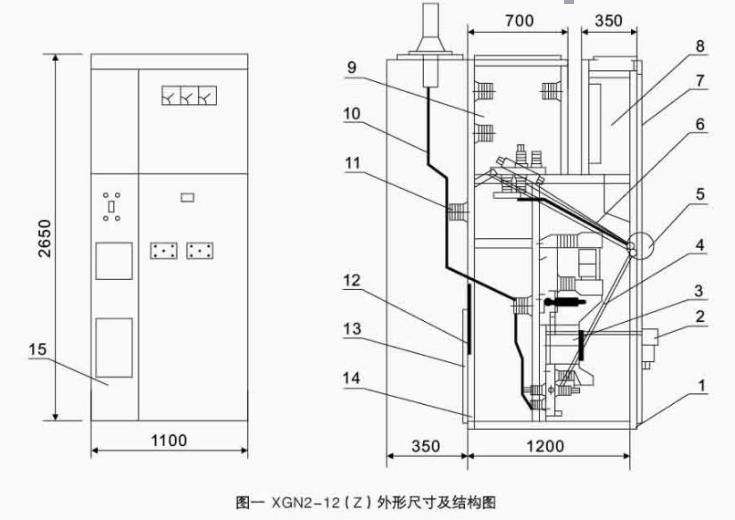

高压环网柜结构图

3、完全取代开关站:

开关站典型接线见图2,两回馈线供给两个开关站,构成一个环网。

由图1与图2可以看出,一回馈线供给4个高压环网柜,其出线路数达到8路,相当于一个2进8出的开关站。两回馈线构成一个“手拉手”环网,完全满足开关站的转供负荷的功能,而且出线变为分散分布,至每个分支的电缆得到缩短。

4、高压环网柜设备选型:

(1)、考虑与配电馈线自动化的配合,选用负荷开关而不用断路器,

(2)、路数宜为4路(2进2出)较为合适,便于用户分布,路数太多将造成出线电缆过长。

(3)、带电动操作机构及PT,配置配电自动化监控单元或预留接口。

(4)、体积小,免维护设备。由于国产高压环网柜不够成熟,建议采用进口设备或合资厂,以保证设备可靠性和减少维护量。

二、高压环网柜与其他设备的性能价格比较:

1、造价分析:高压环网柜的设备及监控终端按进口价格测算。

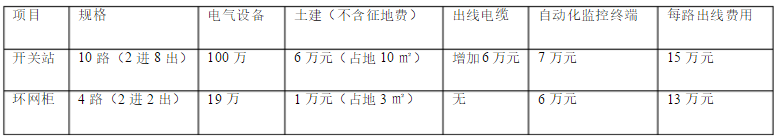

高压环网柜造价分析

2、可靠性:见图1和图2,高压环网柜每个区段控制2路出线,停电几率RS1=25%;开关站每个区段控制4路,停电几率RS2=50%;同时因停电面积大而检修停电的时间长,故停电时户数较少,从而大大提高了供电可靠性。

3、高压环网柜因设备分散,便于分布实施和扩建。

4、设备技术先进,装置的档次提升。

由以上分析,可以看出高压环网柜拥有较高的性价比,是配网改造中电缆线路节点的理想产品。

三、高压环网柜使用注意事项:

1、作为电缆线路的节点,高压环网柜不同于分支箱。高压环网柜接线灵活,操作方便。而分支箱不能直接对每路进行操作,仅作为电缆分支使用,因而分支箱不能使用在主干网;

2、构成环网结构开环运行方式,利于转供电和馈线自动化的网络重构,提高运行的灵活性和可靠性;

3、路数可预留,便于今后扩展。预留方式可在高压环网柜、分支箱、或环网型箱式变预留出线路数。也可由主干电缆开断接入新的高压环网柜;

4、应配备接于母线上的PT,它不仅作为电动操作的电源,还可为实现配电馈线自动化的监控终端提供电源;

5、基础与电缆沟之间应封堵,以改善户外运行条件,延长设备使用寿命。

6、若未实现配电自动化的区段,应在电缆侧加装短路故障指示器,以提高短路故障段查找的速度。
