高压环网柜的五个间隔及操作注意事项：

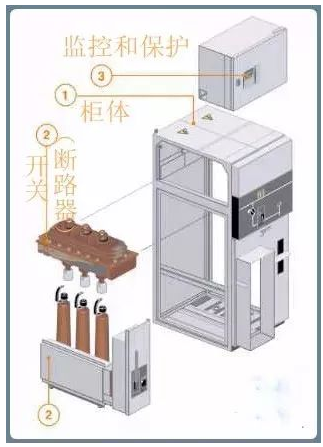

高压环网柜的组成：

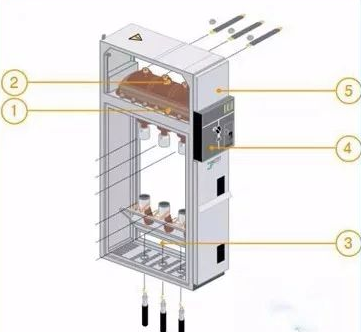

高压环网柜柜子分成五个间隔：
1、开关间隔:
负荷开关、隔离开关或接地开关被密封在充满SF6气体的气室内，符合“密闭压力系统”标准要求。开关间隔内装有一个三工位负荷开关，负荷开关的外壳为环氧树脂浇注而成，充六氟化硫(SF6 )气体为绝缘介质，在壳体上设有观察孔。负荷开关上可根据客户要求装设气体压力表。
2、母线间隔:
各母线在同-水平面上，柜体可向两侧扩展，柜体间的联接简便。
3、电缆间隔:
正面连接电缆，很容易与开关，接地开关端子相连。此外用作变压器保护时该间隔在熔断器的下侧也安装有接地开关。
4、操作机构间隔:
用于安装操作机构，执行合闸、分闸或接地操作。并指示相应的操作位置，也可安装电动操作机构。
5、控制保护间隔:
该间隔装有低压熔断器，继电保护装置，接线端子排等，若间隔容积不够可在柜顶附加一个扩大低压间。

高压环网柜操作安全性由以下两方面来保证:
1、将全柜分成5个相互绝缘的间隔；
2、联锁机构直接，可靠简单，操作方便；

高压环网柜操作简便：
1、操作机构集中在操怍间隔内；
2、断路器装有操作和保护系统；
3、操作省力；
4、用操作杆，按钮和脱扣元件(附件)进行分/合闸操作；
5、有可靠的模拟母线显示开关操作位置；
6、有电容分压器式带电指示器；

高压环网柜分/合闸指示：
模拟母线与动触头间的电气联接能正确可靠地显示开关的位置。
