10kV高压环网柜相关技术要求发布时间：2020-05-04 10:39:47 | 来源：深圳深华智电气技术有限公司

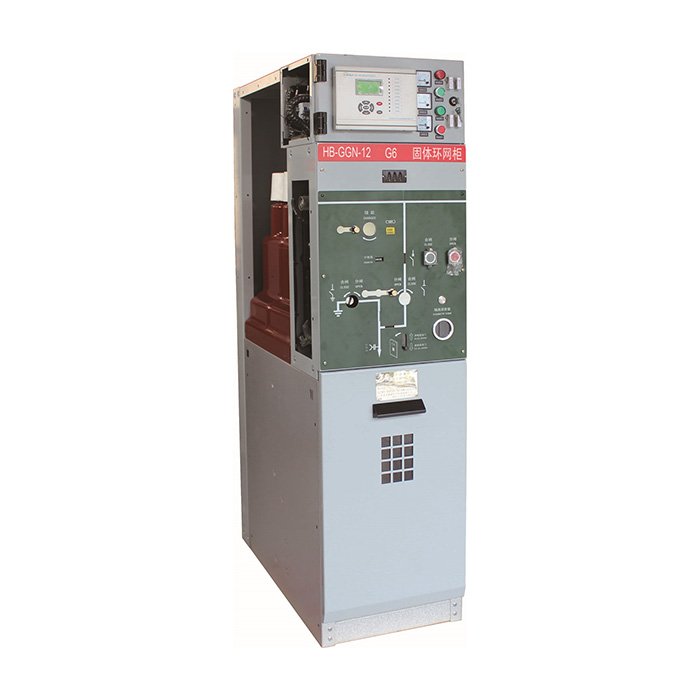

10kV高压环网柜相关技术要求：

户外箱式高压环网柜应具备以下基本特点:

1、采用ABB Safe模块，免维护设计；

2、户外型、全绝缘、全密封结构，可触摸型式，安全可靠，免维护，体积小、重量轻、结构紧凑、安装简单，操作方便适用于各种恶劣环境，并满足防潮、防凝露的要求，SF6气室防护等级IP67；

3、体积小，便于安装和操作；

4、喷塑工艺和工序符合国际标准，抗腐蚀；

5、以无毒、无味、绝缘强度高的SF6气体作为其绝缘介质，母排、连接件、负荷开关、全部置于SF6气包中，真正实现户外型、全绝缘、全密封结构。SF6气体年泄露率小于千分之0.25,箱体上装有SF6气体压力计和低气压报警装置，可随时检查气体压力，通过RTU可远传到控制中心；

6、接线采用全绝缘可触摸式电缆头，电缆接线安全、灵活；

7、高压环网柜应具备完善的防误操作功能；

8、能够实现配网自动化；

9、箱体采用覆铝锌钢板，在起吊、运输和安装时不应变形或损伤；

10、外壳颜色:军绿色，并与周围环境相协调；

11、门开启角度应大于90°，并设定位装置。门应有密封措施，并装有把手、暗闩和能防雨、防堵、防锈的锁。

12、箱体应设足够的自然通风口和隔热措施，以保证在正常条件下运行时，所有电器设备的温度不超过其最大允许温度；

13、箱体应有可靠的密封性能，防小动物进入和防渗、漏雨水措施；

14、箱门内侧应标出主回路的线路图，同时应注明操作程序和注事项。信号灯及仪表的装设位置应易于观察和安全地更换，其位置应便于巡视。电缆室的高度应满足安装、试验、维修的要求；

15、高压环网柜的接地系统应符合要求；

（1）基本要求：

高压环网柜本身的智能化装置，应集控制、检测、数据记录、远方通讯等功能于一-体， 结构紧凑，置于环网柜内，与户外运行的环网柜配套使用。最大支持4条线路开关的分、合闸控制、进程指示以及状态显示。高压环网柜内应预留足够的外接IDS-RTU的位置；

（2）主要功能：

智能装置提供RS485或其他通讯接口，可与外接RTU可靠通讯。提供后备电源，保证交流失电24小时内正常工作。实现“三遥”功能，具体要求如下:

遥信:包括各进、出线开关位置、交流失压、SF6气体气压低、电池电压低等；

遥测:包括各进、出线三相电流和三相电压等；

遥控:高压环网柜自带智能装置应提供I/0扩展接口和通讯接口，受外接RTU控制，完成各路开关合、分闸操作。

16、高压环网柜零配件要求：

供方应对高压环网柜的零配件质量向需方负责，并注明主要零配件(SF6负荷开关、套管接头、电缆附件、带电指示器、短路指示器等)的生产厂家、型号等，应符合有关的国家或国际标准，并提供相应的出厂和验收证明。
