环网柜二进四出接线图发布时间：2020-05-07 11:27:30 | 来源：深圳深华智电气技术有限公司

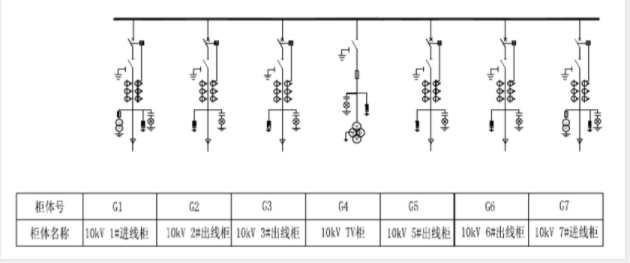

环网柜二进四出接线图说明:

(1)本方案10kV环网单元选用空气绝缘环网柜，根据工程实际需要也可采用气体绝缘环网柜或固体绝缘环网柜。环网柜的防护等级不低于IP4X；

(2)柜内开关配电动操作机构(操作电压可选用AC220V、DC110或DC48) 、满足配阿自动化要求；

(3)柜内电流互感器-次电流应根据具体工程的实际需求配置，二次电流可选用1A或5A。数量可根据工程需要，选配2只或3只；

(4)出线避雷器、故障指示器可根据工程情况选配，空气绝缘柜另应装设加热器；

(5)对不允许合环操作的配电场所，进线柜与分段柜应采取电气，机械闭锁措施；

(6)线路带电应闭锁接地开关；

(7)电压互感器容量，变比、烙断器电流可按需配置；

(8) CT选择两相加零序或三相合成，电缆线径按需配置。
