高压环网柜的售后服务有哪些?
在您购买高压环网柜后,我们会对产品提供相应的操作维护,这其中包括:运输与贮存、开箱检查、安装及试验等售后服务。

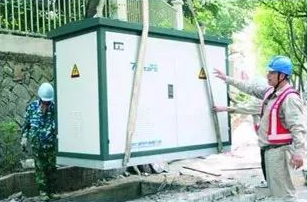

一、高压环网柜运输及贮存:
1、运输:
运输过程不允许有强烈震动,不允许倒置、翻滚开关;
2、开箱检查:
开箱前,应对高压环网柜的包装及运输过程中有否损伤进行检查开箱应在干燥不受淋雨的场所进行;拆箱时注意保护产品,避免损伤;开箱后,应及时进行外观检查,检查各元件有无破损,有无进水或严重受潮现象,检查压力表指示是否正常,检查配件是否与装箱单或订货单相符。

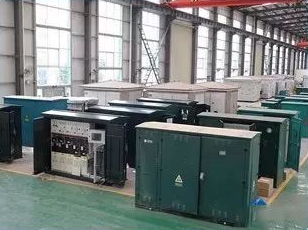

3、贮存:
高压环网柜存放地点:应存放在通风良好,并能防止各种有害A气体侵入的场所,严禁与化学药品、酸碱及蓄电池等保存同一仓库里。
二、高压环网柜的安装及试验:
环网柜配电方案:
1、高压环网柜资料:
a.安装使用说明书;
b.所选用的主要电器元件的说明书;
c.产品合格证;
d.产品出厂试验记录;
e.装箱单;
f.环网柜排列图、二次接线图。

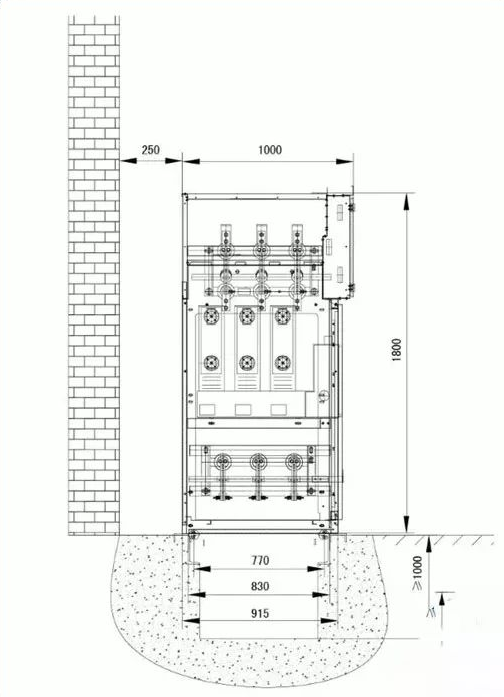

2、高压环网柜安装与调整:
2.1、安装与调试:
2.1.1、地面基础施工应符合“电力建设施工及验收技术规范”中的柜与槽钢连接的规定;
2.1.2、安装时按环网柜先后顺序排列在地基的槽钢上,将柜体靠紧,并用螺栓固定旋紧,柜面应排列整齐,柜顶与屋顶的距离应大于600mm;
2.1.3、环网柜底部设有电缆接线端子,将三芯电缆或单芯电缆压接上接线端子,并与环网柜的接线端子连接后用螺栓拧紧;
2.1.4、各柜的母线室内装上主母线,并用螺栓固定旋紧,在固定的搭接面上需经表面搪锡处理;
2.1.5、环网柜的主接地与配电室的接地线连接,该连接应能承受短路引起的热机械应力,能保证接地回路的连续性;
2.1.6、安装完毕后,将开关元件及防误操作机构进行5次分、合闸,如未发生异常现象,则认为开关机械操作正常。

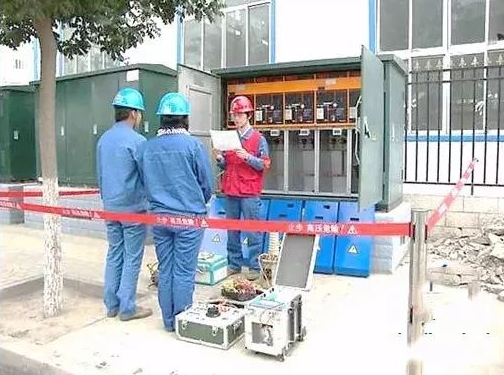

3、高压环网柜相关试验:
试验
高压环网柜相关试验项目:
3.1、外观检查;
3.2、主回路电阻测量;
3.3、机械操作和机械特性测量试验;
3.4、绝缘电阻试验;
3.5、主回路1min工频电压试验;
3.6、保护装置试验;
3.7、“三遥”检测(自动化环网柜);
3.8、互感器试验;
3.9、蓄电池试验;

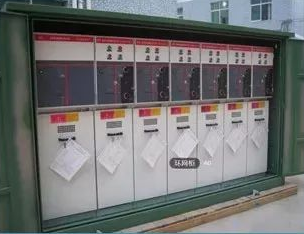

4、高压环网柜维护:
维护
维护项目有:
(1)环网柜在下列情况下进行检查:
a、满负荷操作100次后,应对负荷开关的主回路电阻及绝缘水平进行检查,并视情况可送制造厂大修;
b、无负荷操作10000次后,应对负荷开关的机构特性和机械操作进行检查。
(2)定期记录SF6气体压力表指示数据,并根据SF6气体状态曲线,视情况及时补气,正常情况下不补气时间为15年;
(3)定期检查环网柜是否有不正常情况,一经发现请及时采取措施;
(4)运行人员应熟悉环网柜的所有部分,包括结构性能及安装等。
5、高压环网柜使用与故障处理:
5.1、送电前检查:
应全面检查环网柜的所有元件的电气性能、绝缘水平、接线正确性及防误操作的可靠性,检查后认为完好,接通电源,观察指示仪表的工作情况,若正常,可投入运行;
5.2、正常运行时:
负荷开关应在合闸位置,接地开关处于分闸位置,前门板处于闭合状态;
5.3、电缆故障时:
应先分闸该柜内的负荷开关,此时,可打开前门板入内检修。上部主母线处于带电状态,熔断器若需更换,仍按上述操作顺序进行。
