高压环网柜原理图发布时间:2021-6-28 | 来源:深圳深华智电气技术有限公司

高压环网柜原理图讲解

环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电。这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源。当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样一来,尽管总电源是单路供电的,但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性。

环网柜是一组高压开关柜设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

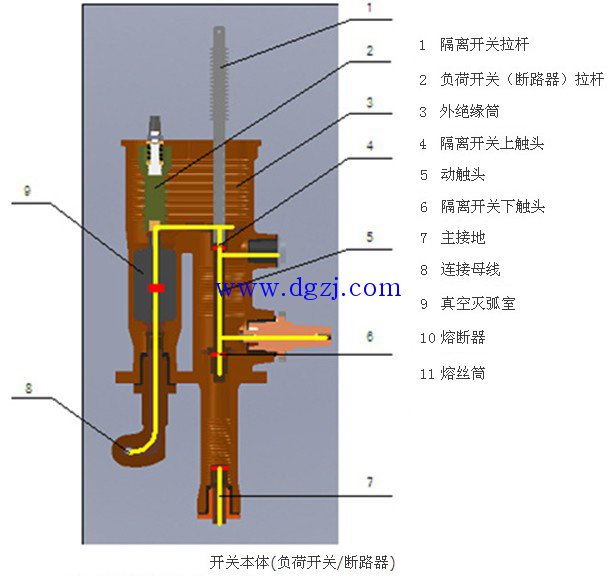

高压环网柜原理图

为了提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形。这种供电方式简称为环网供电。在工矿企业、住宅小区、港口和高层建筑等交流10kv配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护。

该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜。环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流(即经本配电所母线向相邻配电所供电的电流),因此环网柜的高压母线截面要根据本配电所的负荷电流与环网穿越电流之和选择,以保证运行中高压母线不过负荷运行。
