高压环网柜的作用发布时间:2021-4-5 | 来源:深圳深华智电气技术有限公司

一、什么叫环网柜?

实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并没有什么环网柜。

环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电,现在经常被人 当作负荷开关柜的代名词,而不管是否被用于环网式供电。负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护 的变压器的规格要求不一,象北京一般要求变压器容量不大于 1000KVA,深圳地区可能是1600KVA。

负荷开关柜构造简单,成本较低(呵呵,少数进口产品并不便宜),体积较小,多数 可以靠墙安装, 一般只有熔断器保护而无继电保护。负荷开关柜主母线载流量一般小于等于 630A,负荷开关额定开断电流一般小于等于630A(少数达到 1700A),变压器柜(出线柜) 额定电流(熔断器)一般不大于 125A,高档负荷开关的转移电流可以达到2800A。部分负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式,短路分断能力接近 或达到开关柜水平。

生产的wxdz系列环网柜为了提高供电可靠性,有些线路要合环运行(俗称手拉手),或有可能进行负荷割接(将一条线上的负荷切换到另一条线上)实现这些功能的配电柜就叫环网柜。另外有进线、出线、联络柜等。太多了!

环网柜根据绝缘结构可分为空气绝缘、SF6 气体绝缘。

一般由三个间隔组成。即2个环缆进出间隔和一个变压器回路间隔。”

环网柜是俗称,一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断 器组合电器。SF6负荷开关是近年来不少用户体会到的一种优良负荷开关,除电寿命长,开断力强等与真空负荷开关有共同的优点外,其突出优点是容易实现三工作位(接通、断开 和接地),小电流(电感、电容)开断,抗严酷环境条件能力强。适宜在城乡中压配电网推广应 用。负荷开关是带有简单灭弧装置的一种开关电器,使用SF6气体作为绝缘和灭弧介质的 负荷开关称为SF6负荷开关,它可以作为关合和开断负荷电流及过载电流用,亦可以作为 关合和开断空载线路、空载变压器及电容器组等,凡具有接通、断开和接地功能的三工作位 负荷开关,都有结构简单、价格便宜的特点。只是负荷开关不能断开短路电流。

SF6负荷 开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对 SF6 负荷开关来说 仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断,并且还要求承担"转 移电流"的开断。而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担。这时一组SF6负荷开关及三个带触发器的熔断器,只要任何一个触发器动作,其联动机构会使负 荷开关三相同时自动分闸。

两者有机的结合起来,就可满足配电系统各种正常和故障下运行 操作保护的要求。

环网柜可分为户内环网和户外环网:

户内环网一般用于高压侧的配电,由进线柜、计量柜、PT柜、变压器出线柜组成, 对于用电要求较高的用户,进线必须采用双电源切换柜。七楼所说的“现在也有人将负荷开 关及熔断器组合的高压开关柜叫环网柜,主要是容易和用断路器的开关柜区分开来”不太准确,环网柜也有装断路器的方案。

户外环网一般用于城市电网,采用共箱式的SF6环网柜,这种柜型最大的特点是防护等级高,可以做到IP67,适合用于户外,并且能短时间浸水。环网供电的方案一般采用一路环进,一路环出,两到三回做做出线回路,即形成手拉手的环网供电模式。

为保证供电的可靠性,连续性,采用两个进线供电,这就形成了一个环采用SF6负荷开关,3工位(合闸,分闸,接地),分线路,变压器。

单独一个柜子构不成环网只有是三个柜子两进一出加上电源不就构成一个环了吗.这可 是最基本的环网供电了。

实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并没有什么环网柜。

环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电。负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA。负荷开关柜构造简单,成本较低(呵呵,少数进口产品并不便宜),体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护。负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A(少数达到 1700A),变压器柜(出线柜)额定电流(熔断器)一般不大于125A,高档负荷开关的转移电流可以达到2800A。部分负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式,短路分断能力接近 或达到开关柜水平。

为了提高供电可靠性,有些线路要合环运行(俗称手拉手),或有可能进行负荷割接(将一条线上的负荷切换到另一条线上) 实现这些功能的配电柜就叫环网柜。另外有进线、 出线、联络柜等。太多了!

环网柜根据绝缘结构可分为空气绝缘、SF6气体绝缘。一般由三个间隔组成。即2个环缆进出间隔和一个变压器回路间隔。”

环网柜是俗称,一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断 器组合电器。

SF6负荷开关是近年来不少用户体会到的一种优良负荷开关,除电寿命长,开断力 强等与真空负荷开关有共同的优点外, 其突出优点是容易实现三工作位(接通、断开和接地),小电流(电感、电容)开断,抗严酷环境条件能力强。适宜在城乡中压配电网推广应用。负荷 开关是带有简单灭弧装置的一种开关电器,使用 SF6 气体作为绝缘和灭弧介质的负荷开关 称为 SF6 负荷开关,它可以作为关合和开断负荷电流及过载电流用,亦可以作为关合和开

断空载线路、空载变压器及电容器组等,凡具有接通、断开和接地功能的三工作位负荷开关,都有结构简单、价格便宜的特点。只是负荷开关不能断开短路电流。

SF6负荷开关+熔断器组合电器是由 SF6负荷开关来承担过载电流(此过载电流对 SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断,并且还要求承担"转移电流"的开断。而变压器高压侧的短路保护和过载保护由高压限流熔断 器来承担。这时一组SF6负荷开关及三个带触发器的熔断器,只要任何一个触发器动作,其联动机构会使负荷开关三相同时自动分闸。两者有机的结合起来,就可满足配电系统各种 正常和故障下运行操作保护的要求。

环网柜可分为户内环网和户外环网:

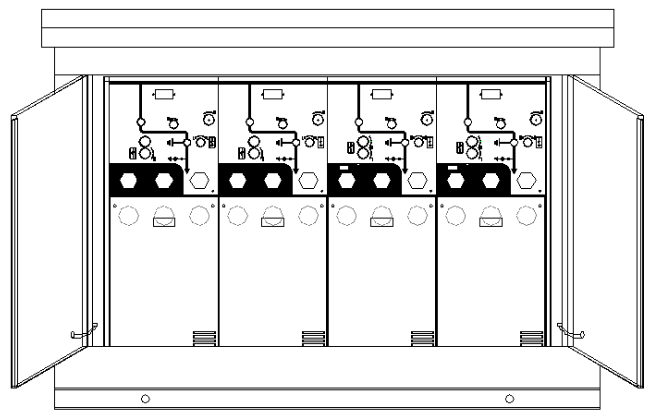

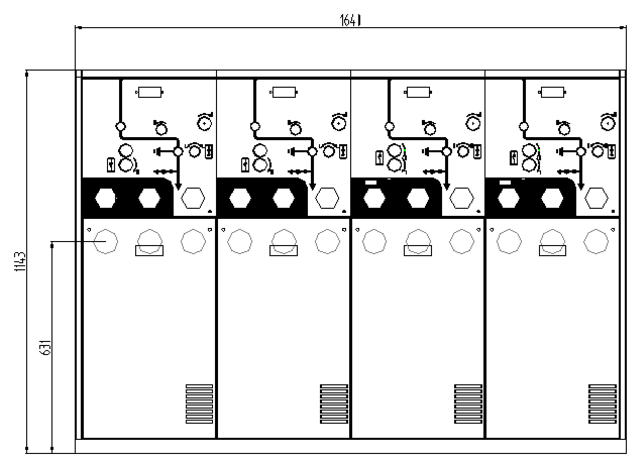

防洪型WXDZ12-K环网柜:

户内环网一般用于高压侧的配电,由进线柜、计量柜、PT柜、变压器出线柜组成,对于用电要求较高的用户,进线必须采用双电源切换柜。七楼所说的“现在也有人将负荷开关及熔断器组合的高压开关柜叫环网柜,主要是容易和用断路器的开关柜区分开来”不太准确,环网柜也有装断路器的方案。

户外环网一般用于城市电网,采用共箱式的SF6环网柜,这种柜型最大的特点是防护等级高,可以做到IP67,适合用于户外,并且能短时间浸水。环网供电的方案一般采用一路环进,一路环出,两到三回做做出线回路,即形成手拉手的环网供电模式。

为保证供电的可靠性,连续性,采用两个进线供电,这就形成了一个环采用SF6负荷开关,3工位(合闸,分闸,接地),分线路,变压器。

单独一个柜子构不成环网只有是三个柜子两进一出加上电源不就构成一个环了吗这可是最基本的环网供电了。

为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形。这 种供电方式简称为环网供电。在工矿企业、住宅小区、港口和高层建筑等交流 10KV 配电系

统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器 保护。该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜。环网柜除了 向本配电所供电外,其高压母线还要通过环形供电网的穿越电流 (即经本配电所母线向相邻 配电所供电的电流)因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电,流之和选择,以保证运行中高压母线不过负荷运行。目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。 环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元 的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高 供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共 建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供 电和终端供电的重要开关设备。柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真 空式,配 SF6 绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见。环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地。产气式、压气式和SF6 式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口。

环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电。这样的好处是,每一个配电支路既可以 同它的左侧干线取电源,又可以由它右侧干线取电源。当左侧干线出了故障,它就从右侧干 线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电的,

但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性。

所谓“环网柜”就是每个配电支路设一台开关柜(出线开关柜),这台开关柜的母 线同时就是环形干线的一部分。 就是说, 环形干线是由每台出线柜的母线连接起来共同组成 的。每台出线柜就叫“环网柜”。实际上单独拿出一台环网柜是看不出“环网”的含义的。

这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采 取结构简单的带高压熔断器的高压负荷开关。也就是说,环网柜中的高压开关一般是负荷开 关。环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断 路器。当然这只能局限在一定容量内。

这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。
